如何使用 visio 画UML类图之使用实现接口图标

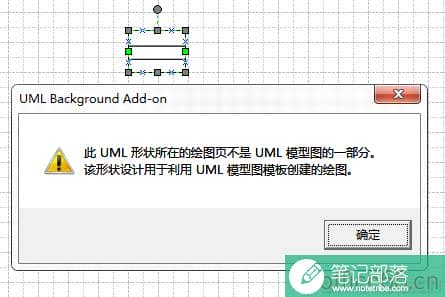

如果你新建的不是UML模型图，添加类图后双击有可能出现以下提示:此UML形状所在的绘图页不是UML模型图的一部分。该开关设计用于利用UML模型模板创建的绘图。

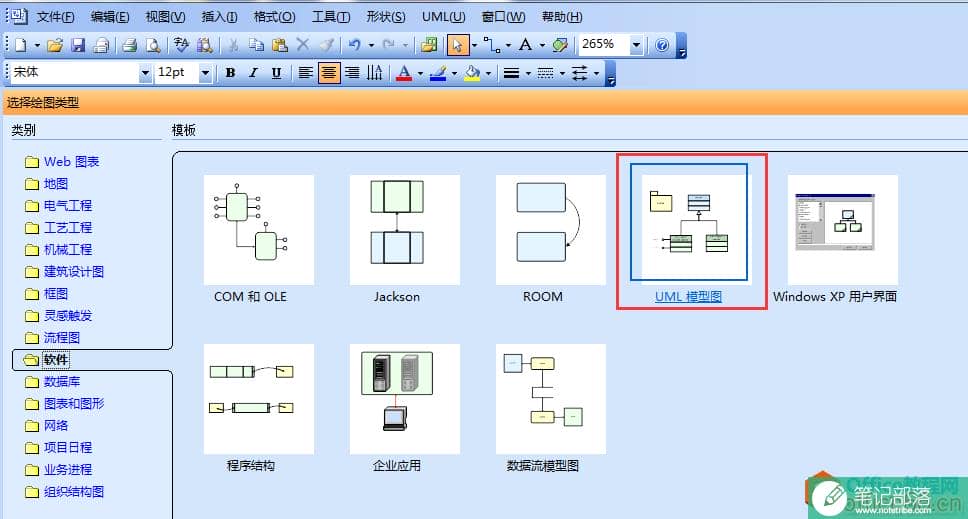

所以要新建一个UML模型图，新建方法有以下两种：

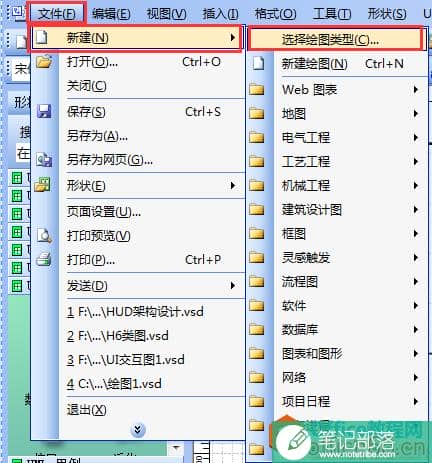

1.

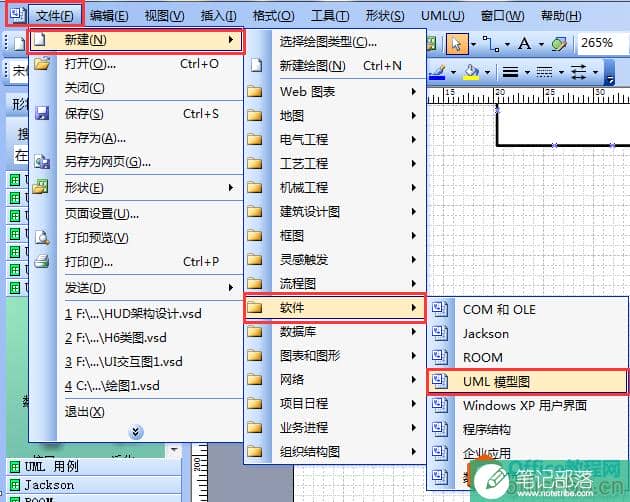

2.

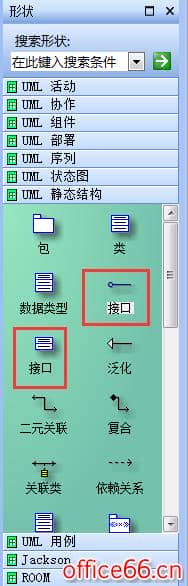

有两种接口的实现，但没有虚线的箭头

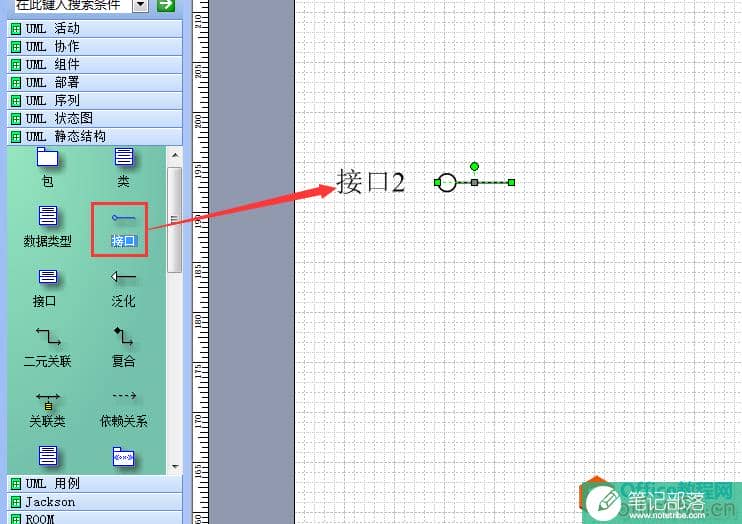

拖一个接口出来

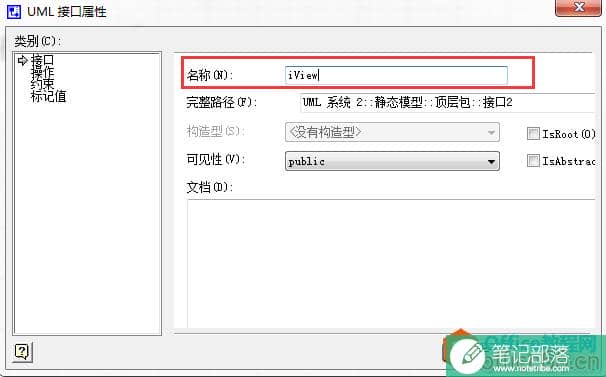

双击输入接口名

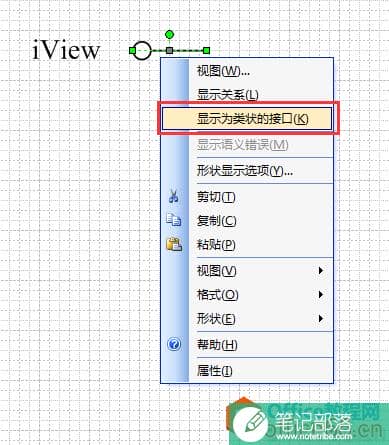

在图标上右键选择“显示为类状的接口”

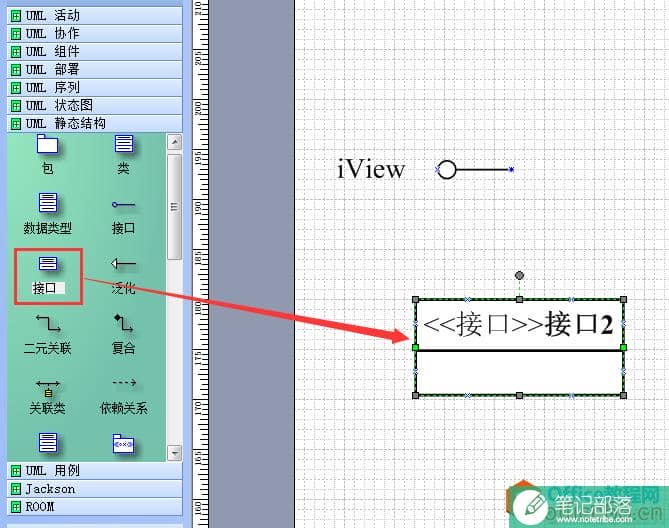

其实以上几步可以通过以下一步完成

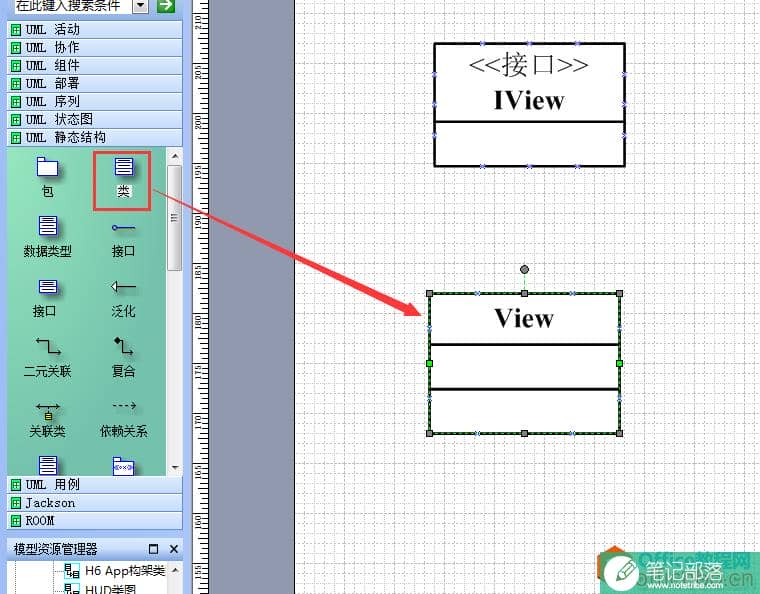

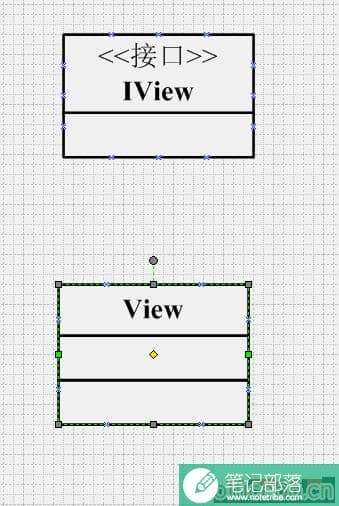

再拉一个类图出来，改名为：VIew

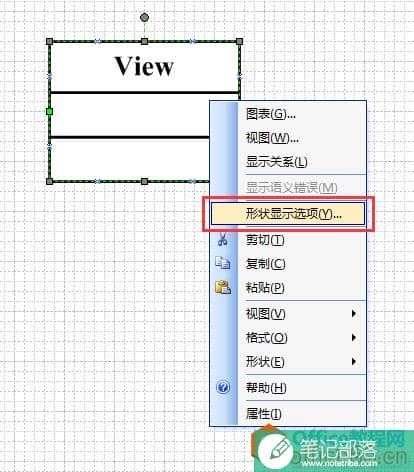

在类图上右键点击“开关显示选项”

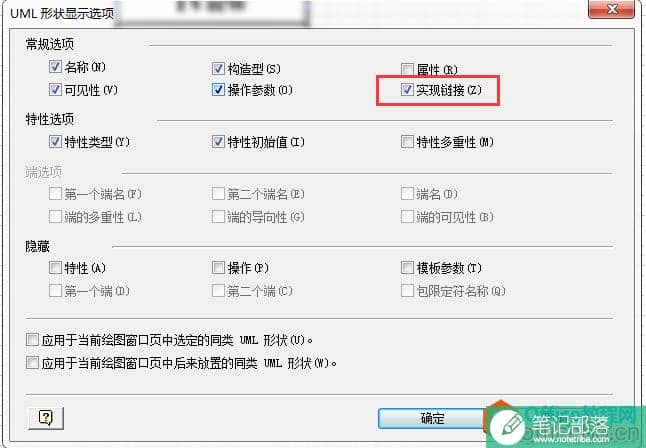

选择“实现链接”
在类图上出现一个黄色的图标，可以拖动
到这里类的接口实现图标就完成了。
